Күн панелі жүйесіне арналған тұрақты ток біріктіргіш қорапшасын қалай дұрыс өлшеуге болады

Күн панельдік жүйеңіз қажет болғандай тиімді және қауіпсіз жұмыс істеп жатыр ма деп ойладыңыз ба? Күн жүйесінің иесі немесе орнатушысы ретінде сіз панельдер мен инверторларға назар аударған боларсыз. Бірақ маңызды құрамдас бөлік бар, ол көбінесе лайық назарын ала алмайды: theDC біріктіргіш қорап. Сіздің PV массивіңіздің бұл жасырын кейіпкері панельдеріңізден келетін қуаттың күрделі ағынын басқарып, барлығы біркелкі және қорғалған жұмысын қамтамасыз етеді. Қате таңдау энергияның жоғалуына, қауіпсіздік қаупіне және жүйенің тоқтап қалуына әкелуі мүмкін. СағатСутя, біз бұл ауырсыну нүктелерін жақсы түсінеміз. Көптеген жылдар бойы инженерлік және далалық тәжірибе арқылы біз дұрыс өлшемнің қаншалықты дұрыс екенін көрдікТұрақты ток комбайнының қорабысенімді күн қондырғысының берік негізін құрайды. Бұл нұсқаулық сізге кәсіби, бірақ қарапайым түрде осы маңызды компонентті нақты қажеттіліктеріңізге қалай өлшеуге болатынын көрсетеді.

Тұрақты ток біріктіргіш қорап дегеніміз не және өлшемді анықтау неге маңызды?

Негіздерден бастайық. АТұрақты ток комбайнының қорабыкүн панельдері мен инвертор арасында орнатылған қоршау болып табылады. Оның негізгі жұмысы - инверторды қоректендіретін бір жұп өткізгіштерге бірнеше күн жолақтарынан (тізбектей қосылған панельдер топтары) шығысты біріктіру. Бірақ ол одан да көп нәрсені жасайды. Ол қауіпті кері токтар мен шамадан тыс жүктемелерден қорғайтын әрбір жол үшін сақтандырғыштар немесе автоматты ажыратқыштар сияқты маңызды қорғаныс құрылғыларын орналастырады. Ол сондай-ақ жүйені бақылау, техникалық қызмет көрсету және ажырату үшін орталық, қауіпсіз нүктені қамтамасыз етеді.

Сонымен, өлшемді анықтау неге соншалықты маңызды? Төмен өлшемді комбайн қорабы қызып кетуі мүмкін, қорғаныс құрылғыларын қажетсіз өшіруі немесе тіпті өрт қаупі болуы мүмкін. Үлкен өлшемді қорап қауіпсіз болғанымен, сізге қажет емес сыйымдылыққа ақша жұмсағаныңызды және қажет болғаннан көбірек орын алғаныңызды білдіреді. Дұрыс өлшемдер қауіпсіздік, өнімділік және үнемділік арасындағы тамаша тепе-теңдікті қамтамасыз етеді. Ол сізді қамтамасыз етедіТұрақты ток комбайнының қораптарықалыпты және төтенше жағдайларда массив шығаратын максималды электр тогы мен кернеуін өңдей алады.

Алдымен қандай негізгі электрлік параметрлерді есептеу керек?

Өнім каталогтарын қарамас бұрын, панель массивінің дизайнынан кейбір негізгі деректерді жинауыңыз керек. Бұл көрінгендей қорқынышты емес. Сіз ең алдымен төрт негізгі параметрмен жұмыс жасайсыз: максималды қуат тогы (имп), қысқа тұйықталу тогы (Isc), ашық тізбектегі кернеу (Voc) және жүйенің максималды кернеуі. Бұл мәндер күн батареяларының деректер парағында орналасқан және жергілікті температура әсер етеді.

• Жолдық ток:Бұл кіріс сақтандырғыштар/сөндіргіштер мен ішкі шиналар үшін қажетті ток күшін анықтайды. Мұндағы негізгі мәнҚысқа тұйықталу тогы (Isc)бір панельден. Содан кейін қауіпсіздік факторларын қолданасыз.

• Жолдық кернеу:Бұл қораптың құрамдас бөліктеріне қажетті кернеу рейтингін анықтайды. Сыни мән - бұлАшық тізбек кернеуі (Voc)сайтыңыздағы ең суық күтілетін температураға реттелетін жалғыз панель. Түзетілген Voc панелін бір сериялық жолдағы панельдер санына көбейтесіз.

Мұны практикалық мысалмен жеңілдетейік. Біз келесі сипаттамалары бар 400 Вт панельдерді пайдаланып жатырмыз делік:

• Isc = 10,5 А

• Vo = 40,5 В

• Voc температуралық коэффициенті = -0,3%/°C

Енді ең төменгі тіркелген температура -10°C болатын сайтты қарастырыңыз және бізде әр жолда 12 панель бар. Есептеу келесідей болады:

1-кесте: негізгі электрлік параметрді есептеу мысалы

Бұл есептелген мәндер (шамамен 537 В және бір жолға 10,5 А) сіздің таңдауыңыздың негізі болып табылады.Тұрақты ток комбайнының қорабы.

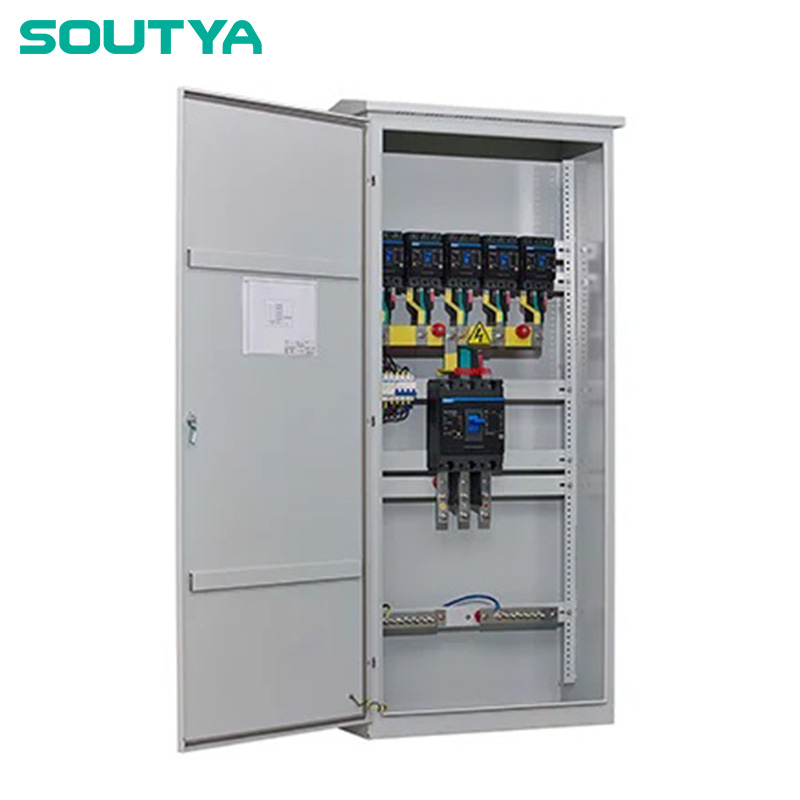

Сутя DC біріктіргіш қорап үлгісін қалай таңдауға болады?

Негізгі электрлік параметрлерді алғаннан кейін, келесі қадам оларды үйлесімді комбайн қорабына сәйкестендіру болып табылады. Бұл жердеСутяөнімдер жылтыратып, нақты әлем қолданбаларына арналған анық, берік сипаттамалар ұсынады. Сіз қораптың бірнеше сипаттамаларын ескеруіңіз керек.

• Ең көп енгізу жолдары:Қанша бөлек жолды біріктіру керек? Біздің қораптар 4-і 1-де, 6-сы 1-де, 8-і 1-де, 1-де 10-да және одан да үлкен конфигурацияларда келеді.

• Максималды жүйе кернеуі (Vdc):Бұл сізден асып кетуі керекТүзетілген String Voc1-кестеде есептелген. 537В мысалында 600В немесе 1000В номиналды қорап қолайлы болады, 1000В болашақта кеңейту үшін көбірек бос орын ұсынады.

• Номиналды жолдың кіріс тогы (A):Әр жолдағы сақтандырғыш немесе ажыратқыш рейтингі. Ол жолдың ISC кемінде 156% болуы керек (NEC нұсқауларына сәйкес). Біздің 10,5A Isc үшін: 10,5A * 1,56 =16.38А. Келесі стандартты өлшемді үлкенірек таңдайсыз, әдетте a20Асақтандырғыш.

• Негізгі шығыс тогы рейтингі (A):Негізгі шығыс ажыратқыштың немесе сақтандырғыштың рейтингі. Бұл негізделгенжолдың барлық кіріс токтарының қосындысықауіпсіздік және әртүрлілік коэффициентіне көбейтіледі.

Мысалы, жобамызда 6 бірдей жол бар делік. Міне, біз мынаны таңдаймызСутяүлгі:

2-кесте: Soutya комбайн қорабын таңдау нұсқаулығы (Мысалы: SY-COM-6S)

Көріп отырғаныңыздай,СутяSY-COM-6S моделі өмірлік маңызды қауіпсіздік шегі мен құнды қосымша мүмкіндіктерді қамтамасыз ете отырып, біздің үлгі жүйенің талаптарына жауап беріп қана қоймайды. БіздіңТұрақты ток комбайнының қораптарыосы философиямен құрастырылған: сенімділік үшін бос орынды және түсіну опцияларын қамтамасыз етеді.

Тұрақты ток біріктіргіш қораптары туралы жиі қойылатын сұрақтар қандай?

Ерекшеліктерді шарлау көптеген сұрақтарды тудыруы мүмкін. Міне, біз жиі кездесетін үшеуіСутя.

Жиі қойылатын сұрақтар 1: Панельдердің әртүрлі сандары немесе әртүрлі панель брендтері бар жолдарды бір тұрақты ток біріктіргіш қорабына қосуға болады ма?
Бұл техникалық мүмкін, бірақ қорап арнайы ол үшін жасалмаса, әдетте ұсынылмайды. Негізгі мәселе - кернеудің сәйкес келмеуі. Әртүрлі кернеулері бар жолдар (әртүрлі панельдер санына немесе сипаттамаларына байланысты) біріктірілген кезде теңестіруге әрекет жасайды, бұл қуат шығысының жоғалуына және төменгі вольтты жолдағы ықтимал кернеуге әкеледі. Оңтайлы өнімділік үшін барлық жолдар стандартқа қосылғанТұрақты ток комбайнының қорабыпанель үлгісі, саны және бағыты бойынша бірдей болуы керек.

Жиі қойылатын сұрақтар 2: Менің комбайн қорабымдағы әрбір жол үшін әрқашан сақтандырғыш қажет пе?
Әрқашан емес. Ұлттық электрлік кодекс (NEC) негізгі ерекшелік береді. Егер сізде тек екі жол параллель болса, сізге әдетте жолдық сақтандырғыштар қажет емес, себебі бір сау жолдан ақаулыға өтетін максималды кері ток ақаулы жолдың күшінен асуы екіталай. Дегенмен, параллельді үш немесе одан да көп жолдар болса, әрбір жол үшін сақтандырғыштар немесе ажыратқыштар боладыміндеттішамадан тыс кері ток ағынынан қорғау үшін. Барлығы стандарттыСутяКомбинатор қораптары толық сәйкестік пен қауіпсіздік үшін әр жолға қажетті қорғаныспен алдын ала конфигурацияланған.

Жиі қойылатын сұрақтар 3: Біріктіргіш қорап үшін IP (кіруден қорғау) рейтингі қаншалықты маңызды және нені іздеуім керек?
Өте маңызды. TheТұрақты ток комбайнының қорабыашық ауада орнатылады, жаңбырға, шаңға және мүмкін қарға ұшырайды. Нашар тығыздағыш ылғалдың енуіне, коррозияға, қысқа тұйықталуға және жүйенің істен шығуына әкелуі мүмкін. Көптеген сыртқы қолданбалар үшін ең төменгі рейтингIP65ұсынылады. Бұл рейтинг шаңның түсуінен толық қорғауға және кез келген бағытта төмен қысымды су ағындарынан қорғауға кепілдік береді.Сутяқоршаулар әдетте бағаланадыIP65немесе одан жоғары, қатал қоршаған орта жағдайларында ұзақ мерзімді төзімділікті қамтамасыз етеді.

Таңдауыңызға физикалық және қоршаған орта факторлары қалай әсер етеді?

Электрлік сипаттамалар тарихтың жартысы. Қорапты қайда және қалай орнататыныңыз бірдей маңызды. Қоршау материалын қарастырыңыз - диэлектрлік пластик үнемді және коррозияға төзімді, ал металл (ұнтақпен қапталған алюминий сияқты) жоғары механикалық беріктік пен жылуды таратуды ұсынады. Физикалық өлшем сымның иілу кеңістігі бар барлық құрамдас бөліктерге сәйкес келуі керек. Түтікке кіру орындары сымдарды тарту жоспарыңызға сәйкес болуы керек.

Қоршаған орта маңызды. Жағалау учаскелері жоғары коррозияға төзімділікті талап етеді. Найзағайдың белсенділігі жоғары аймақтар кірістірілген сыйымдылығы жоғары кернеуден қорғайтын құрылғыны (SPD) келіспейді. Ыстық климат үшін қораптың температуралық көрсеткіші және оның құрамдас бөліктерінің (сақтандырғыштар сияқты) рейтингінің төмендеуі жеткілікті екеніне көз жеткізіңіз. СағатСутя, біз өзіміздің инженермізТұрақты ток комбайнының қораптарыосы жаһандық қиындықтарды ескере отырып, уақыт пен элементтердің сынағына төтеп беретін материалдар мен конструкцияларды пайдалана отырып.

Қауіпсіз, тиімдірек күн жүйесін құруға дайынсыз ба?

Сіздің өлшеміңізТұрақты ток комбайнының қорабыдұрыс - бұл жәй ғана техникалық жаттығу емес; бұл бүкіл күн энергиясы инвестициясының қауіпсіздігіне, тиімділігіне және ұзақ өмір сүруіне инвестиция. Жол параметрлерін әдістемелік есептеу және оларды сенімді, жақсы жобаланған өнімге сәйкестендіру арқылы сіз негізгі сәтсіздікті жойып, жан тыныштығын аласыз.

СағатСутя, біз сол жан тыныштығын қамтамасыз етуге маманданғанбыз. Біздің ассортиментімізТұрақты ток комбайнының қораптарыдәлдікпен құрастырылған, төзімділікпен жасалған және айқындық үшін жасалған — таңдау және орнату процесін кәсіпқойлар үшін жеңілдетеді және жылдар бойы сенімді өнімділікті қамтамасыз етеді. Біз тек компоненттерді сатпаймыз; біз сіздің күн энергиясы жүйеңізге тәуелді болатын негізгі сенімділікті қамтамасыз етеміз.

Белгілі бір жобаны ойладыңыз ба немесе бірегей орнату үшін тамаша комбайн қорабын таңдау бойынша сарапшылық кеңес қажет пе?Біздің техникалық қолдау көрсету тобы көмектесуге дайын.Бізбен хабарласыңыбүгінжеке кеңес алу, өнімнің егжей-тегжейлі деректер парақтары немесе сізге жақын дистрибьюторды табу үшін. Қауіпсіз, ақылды күн болашағын бірге құрайық.
