1000V DC Surge протекторының құрылғысы

Sys5-40P 1000V тоқсандық резервтік қорғаныс құрылғысы, Қытаймен бірге жеткізіледі «Жежән» Soutya New Energy LLC өндірушісі, 500-1000 v тұрақты, T2-класс SPD, 40 ка, төсеніш, және кернеудің ұзындығы және ≤3.9 кВ Найзағай мен қоныс аударуға арналған деңгей, тұрғын үйге Rooftop PV жолдары, кішкентай C & I Күн өсімдіктері және ішкі аккумуляторлар Жүйелер.

Қолдану сценарийлері

1.Ренциальды шатырлар PV

5-20 кВ-тық курстық деңгейге бекітілген, бір немесе үш фазалы ішекті инверторлар, Ол найзағай және ауысу өткіншілерді қысады; 3,9 кВ қорғау Деңгейлік кепілдіктер 600-800 v жолды оқшаулау, ал IP20 DIN-RV Тұрғын үй отандық тарату тақтасына сәйкес келеді.

2.Small C & I Металл-палубалық күн өсімдіктері

20-60 кВ жүйелерде қатарға екі жолға бір SPD орнатылады комбайн қорабы. Қашықтағы сигналдық контактілер параллельді және салған Inverter's RS-485 порты, иесінің ұялы телефонына «SPD сәтсіздіктері» дабылдарын жіберу Қолданба және саңылауларды кесу.

3.Мұңқырлы гибридті PV-аккумуляторлар

48 V / 51.2 v батарея жинағының және барлығының 600 В тұрақты автобусы арасында Inverter, SPD батареялары DC-DC шығарған коммутацияның алдын алады ПВ модульдеріне шағылысу кезеңдері.

4.Коммунитет DC зарядтағыштар ≤80 кВт

750 В тұрақты автобус қуат модульдерін тамақтандыруда, SPD доңғалақтарды басады Жиі штепсельдік викторларды, розеткадан суырыңыз, ішкі SIC-ті қорғау Мозфетс және зал сенсорлары.

5.Телекомдық мұнарасы күн сәулесі

A -48 V жүктемелері 800 v PV автобуспен бірдей жерге тұйықталған желіні бөледі; SPD Бергіш кабельдер бойымен баспана салуға арналған найзағайды тоқтатады, BBU және көлік жабдықтарын ауада ұстау.

Техникалық параметр

ЕСКЕРТПЕ: T2 санаты SPD негізінен тарату жүйелерінің негізгі кіріс шкафтарында қолданылады.

Керек-жарақ құрылғысы

Істен шығу құрылғысы

Кернеу протекторы істен шығуды қорғаудан қорғау құрылғысымен жабдықталған. Қорқыныш қызып кетуіне байланысты қорғаныс аяқталған кезде, бұл құрылғы оны электр торынан автоматты түрде ажырата алады, бұл индикатор сигналын беру кезінде автоматты түрде ажыратылуы мүмкін. Қорғаушы қалыпты жұмыс істеп тұрған кезде, индикатор терезе жасыл түс көрсетеді; Сәтсіздікті оқшаулаудан кейін терезе қызыл болып көрінеді.

Дабыл қашықтағы сигнал құрылғысы

Қорқынышты қашықтан сигналмен байланыстыруға болады. Бұл құрылғыда әдетте ашық және әдетте жабық контактілер жиынтығы бар. Қорғаушы қалыпты жұмыс істеп тұрған кезде, әдетте жабық байланыс айналысады. Егер протектордың бір немесе бірнеше модульі істен шыққан болса, контакт, әдетте, әдетте ашық түрде ашық, әдетте ашық, әдетте ашық контактіні іске қосады.

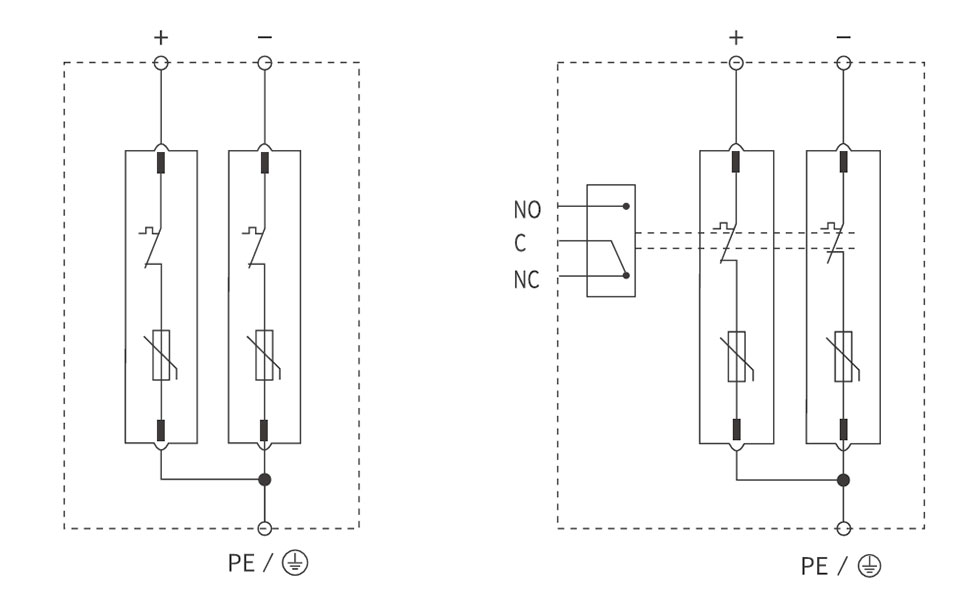

Сым диаграммасы

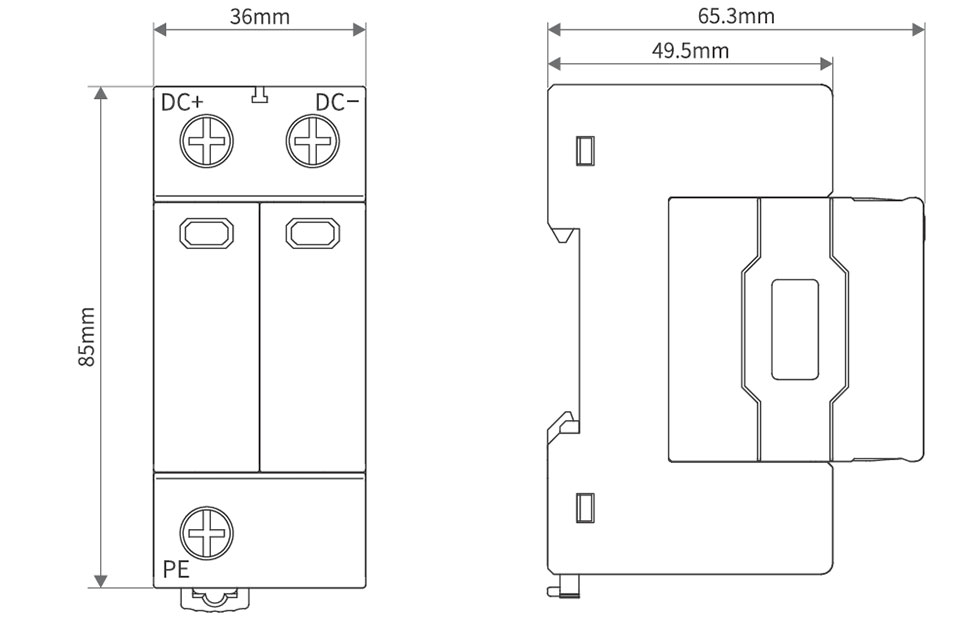

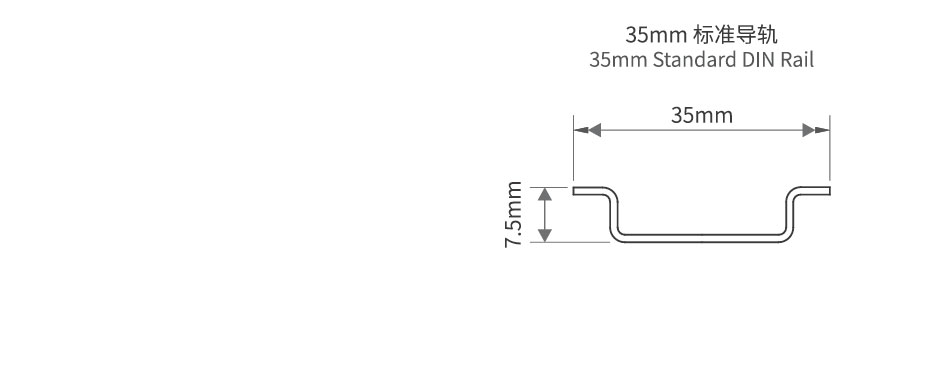

Көрініс және орнату өлшемдері
