1500V DC TERGEN қорғаныс құралы

Sys5-40P 1500V тұрақты түрде 1500V ток кергіндегі қорғаныс құралы, Қытаймен жабдықталған «Жежән» Soutya New Energy LLC өндірушісі, 500-1500 В тұрақты, T2-класс 40 кБ-ның разрядты, және кернеудің ұзындығы 40 ка Қашықтан басқарусыз жылу ажыратылған және қашықтан басқару Скада интеграциясы үшін сигнал беру, интеграция үшін, инженерлік интеграция Коммуналдық-масштабтағы PV массивтері, контейнерленген бесс және жоғары қуатты EV зарядтау Инфрақұрылым.

Қолдану сценарийлері

1.Сіздің 1500 v күн фермалары

DC шкафының ішінде 3,3 МВт инвертер станциялары, бір MPPT кірісіне бір SPD Тікелей және жанама найзағайдан қорғайды. 5.2 кВ қорғау деңгейі 6 кВ оқшаулағышты үйлестірумен, ал қашықтағы байланыс шығыс шығады Орталықтандырылған бөртпелер мониторингі үшін зауыт SCADA.

2.Қондықтар (2-5 м / сағ)

1200-1500. v батарея кластерлі автобусында SPD теміржол бар Сақтандырғыштар; оның термиялық ажыратқышы құрғақ байланыс компьютерлерге қосылады Жедел-ақысыз тізбек, егер SPD орындалмаса, түрлендіргішті бірден жауып тастайды және доғаның таралуын болдырмау.

3.1500 V ультра жылдам зарядтайтын хабтар ≥360 кВт

Реттеуші шкафтың екеуі де 1500 v автобус және 1000 v батарея жүк көлігі схема SPD-мен параллельді, 2 кВ / мкс тік алдыңғы қатарлы Жоғары қуатты контакторлар және 1700 v IGBT модульдері.

4. АГРО-ПВ трекер жүйелері таулы жерлерде

Трекер мотор бергіштер (1000 В) (1000 В) Ұзақ уақытқа 1500 v жолмен жүріңіз қашықтық; Tracker түйісу жолағына орнатылған SPD индукциялаудың алдын алады байланыстардан ішектерге көтеріліп, PID және Combiner-қораптан аулақ болады Оқшаулау бөлінуі.

5.Офффор ПВ үдеткіш платформалары

Үздіктерде 1500 v тұрақты топтама панелі, никельмен қапталған мыс терминалдары тұзданғанға қарсы қабатпен қолданылады. Қашықтан сигнал арқылы сигнал беріледі Нақты уақыттағы кернеу мәртебесін қосу құрлықтағы басқару орталығына талшықты-оптика Жағалаудан 40 км қашықтықта бақылау.

Техникалық параметр

Ескерту: T2 санаты SPD негізінен негізгі кіріс шкафтарында қолданылады Тарату жүйелері.

Керек-жарақ құрылғысы

Істен шығу құрылғысы

Кернеу протекторы істен шығуды қорғаудан қорғау құрылғысымен жабдықталған. Қорқыныш қызып кетуге байланысты қорғаныс аяқталған кезде, бұл құрылғы мүмкін Автоматты түрде оны қуат торынан ажыратыңыз Белгілеу сигналы. Қорғаушы қалыпты жұмыс істеп тұрған кезде, индикатор терезе жасыл түс көрсетеді; Сәтсіздікті оқшаулаудан кейін терезе қызыл болып көрінеді.

Дабыл қашықтағы сигнал құрылғысы

Қорқынышты қашықтан сигналмен байланыстыруға болады. Бұл құрылғы Әдетте ашық және әдетте жабық контактілер жиынтығын қамтиды. Қашан Қорғау әдетте жұмыс істеп тұр, әдетте жабық байланыс айналысады. Егер протектордың бір немесе бірнеше модульі істен шыққан болса, контакт қосылады әдетте әдетте ашық, әдетте ашық контактіні іске қосу үшін жабылады ақаулық сигналын жіберіңіз.

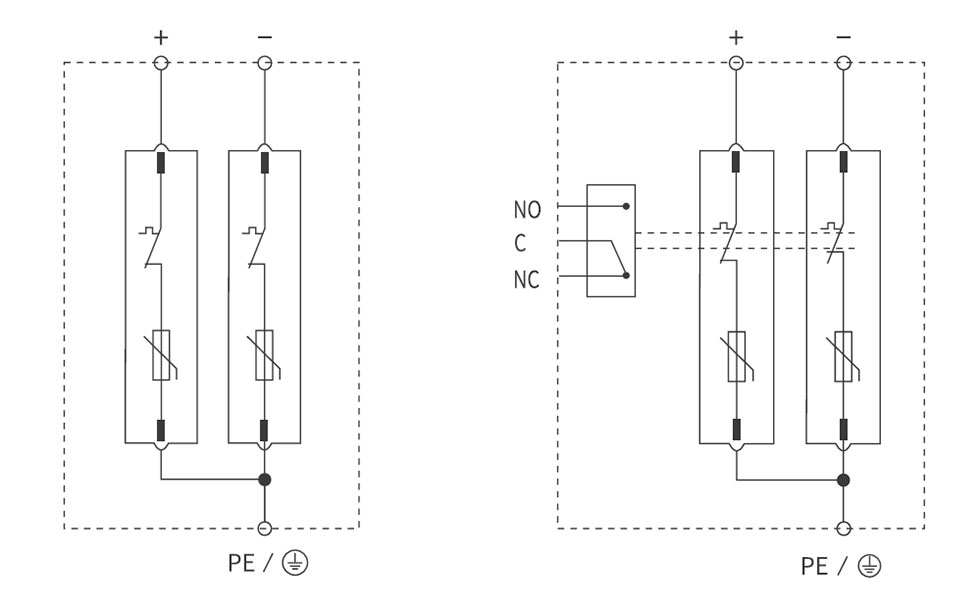

Сым диаграммасы

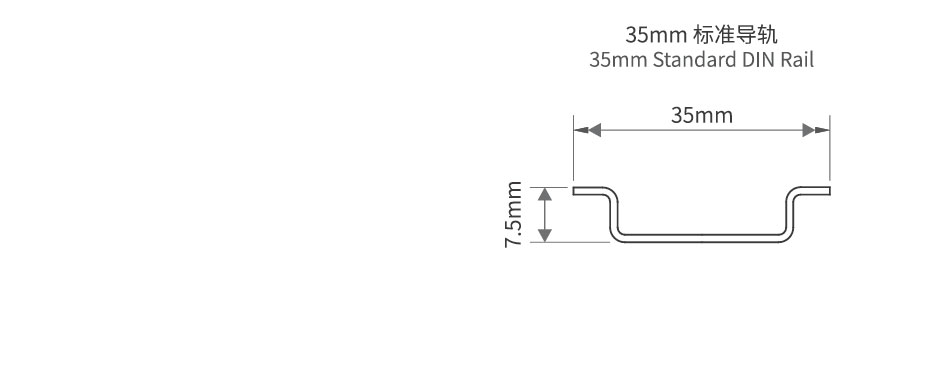

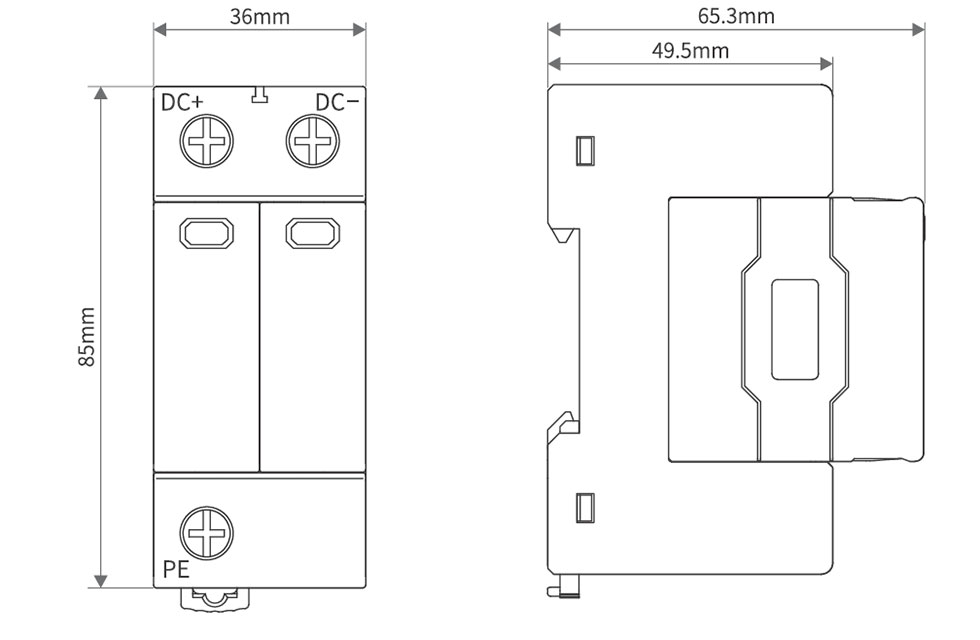

Көрініс және орнату өлшемдері
