Неліктен 200-4000А пышақ қосқышы жоғары ток қуатын оқшаулау үшін маңызды таңдау болып табылады

Аннотация:Сенімді оқшаулау өнеркәсіптік таратуда, энергияны сақтауда, фотоэлектрлік жүйелерде, генератор қондырғыларында және басқа да жоғары токты электрлік қолданбаларда өте маңызды. The200-4000A пышақ қосқышыбастапСутятөмен вольтты қуат жүйелері үшін сенімді коммутацияны және көрінетін үзілістерді оқшаулауды қамтамасыз етуге арналған. Берік конструкциясы, әртүрлі ток көрсеткіштеріне арналған пышақ конфигурациялары, қалайы жалатылған өткізгіш компоненттері және GB/T 14048.3 және IEC/EN 60947-3 сәйкестігі бар пышақ қосқышының бұл түрі техникалық қызмет көрсетуді жеңілдету және пайдалану қауіпсіздігін арттыру кезінде күрделі электрлік оқшаулау талаптарын қолдай алады.

Мазмұны

• 200-4000A пышақ қосқышы дегеніміз не?
• Неліктен жоғары токты оқшаулау маңызды?
• 200-4000A пышақ қосқышының негізгі ерекшеліктері қандай?
• Негізгі спецификациялар мен конфигурациялар қандай?
• 200-4000А пышақ қосқышын қайда қолдануға болады?
• Оң жақ пышақ ауыстырғышын қалай таңдау керек?
• Орнату және техникалық қызмет көрсету сенімділігін қалай арттыруға болады?
• Жиі қойылатын сұрақтар
• Қорытынды

200-4000A пышақ қосқышы дегеніміз не?

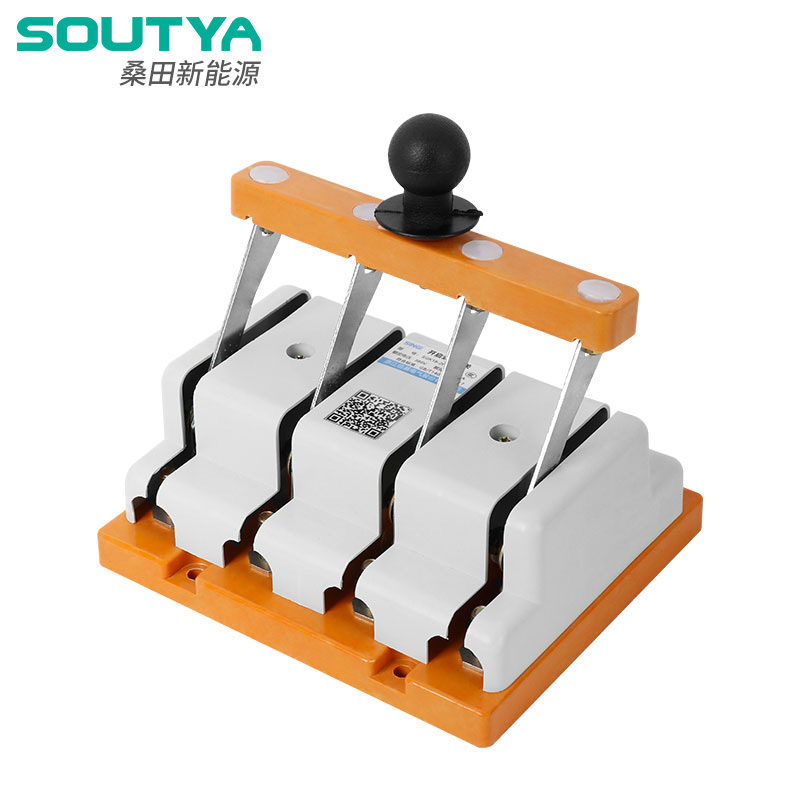

A 200-4000A пышақ қосқышытөмен вольтты электр тарату жүйелеріне арналған жоғары токты коммутациялау және оқшаулау құрылғысы болып табылады. Негізінен жиі жұмыс істеуге арналған әдеттегі басқару қосқышынан айырмашылығы, пышақ қосқышы ашылған кезде өткізгіш компоненттер арасындағы нақты физикалық бөлуді қамтамасыз етеді. Бұл көрінетін оқшаулау әсіресе электрлік тексеру, қызмет көрсету, техникалық қызмет көрсету және құлыптау/белгілеу процедуралары кезінде құнды болуы мүмкін.

Сутя ұсынатын SYK18 сериясы жоғары ток қолданбаларын қамтиды және тарату қораптарында, басқару панелінде, негізгі ажырату орындарында, энергия сақтау жүйелерінде, фотоэлектрлік жабдықта, автобус бөлімдерінде және генераторға қатысты қондырғыларда пайдалануға арналған. Өндірушінің жарияланған техникалық сипаттамалары GB/T 14048.3 және IEC/EN 60947-3 стандартын қолданылатын стандарттар ретінде анықтайды.

Сатып алу топтары үшін бұл өнімнің негізгі құндылығы оның жоғары ағымдағы рейтингі ғана емес. Коммутатор ток өткізу мүмкіндігін қарапайым механикалық құрылыммен және көрінетін үзіліс оқшаулауымен біріктіреді, бұл оны техникалық қызмет көрсету қызметкерлеріне нақты анықталатын оқшаулау нүктесін қажет ететін қолданбалар үшін қолайлы етеді.

Неліктен жоғары токты оқшаулау маңызды?

Электр жүйелері ұлғайған сайын дұрыс емес оқшаулау процедурасының салдары да ауыр болады. Өнеркәсіптік нысандар, аккумуляторлық энергия сақтау жүйелері, PV қондырғылары және генераторлық жүйелер айтарлықтай жұмыс токтарын қамтуы мүмкін. Дұрыс таңдалған оқшаулау құрылғысы жөндеу жұмыстары басталғанға дейін басқарылатын бөлу нүктесін орнатуға көмектеседі.

Жоғары ток пышақ қосқышы бірнеше практикалық артықшылықтар бере алады:

• Мөлдір оқшаулау:Пышақтың физикалық жағдайы оңай танылатын ашық күйді қамтамасыз етеді.
• Техникалық қолдау көрсету:Арнайы ажырату нүктесі жоспарланған қызмет көрсету процедураларын жеңілдетеді.
• Жоғары ток үйлесімділігі:Модельдерді орнатудың ағымдағы талаптарына сәйкес таңдауға болады.
• Механикалық қарапайымдылық:Негізгі жұмыс механизмі күрделі электронды басқару жүйелеріне тәуелділікті азайта алады.
• Жүйелік интеграция:Пышақ қосқыштарын тарату шкафтарына, шиналық жүйелерге, ESS жабдықтарына және генераторлық қосымшаларға қосуға болады.

Мысалы, Soutya 0,4 кВ қуат сақтау шкафтарындағы қолданбаларды сипаттайды, онда коммутаторды ДК өшірілгеннен кейін көрінетін оқшаулау саңылауын жасау үшін негізгі ажыратқыштан кейін орнатуға болады.

200-4000A пышақ қосқышының негізгі ерекшеліктері қандай?

Жоғары ток пышақ қосқышының өнімділігі оның номиналды ток күшінен көбірек байланысты. Байланыс құрылымы, қысым, өткізгіш материалдар, механикалық конфигурация және орнату шарттары ұзақ мерзімді сенімділікке әсер етеді.

1. Пышақтардың әртүрлі конфигурациялары

Сутя өнімі туралы ақпаратқа сәйкес, 200A және 400A нұсқалары бір жүзді пайдаланады, ал 600A, 1000A және 1500A нұсқалары қос жүзді пайдаланады. Бұл конфигурация өткізгіш құрылымды әртүрлі ток деңгейіне және механикалық талаптарға бейімдеуге мүмкіндік береді.

2. Жақсартылған контакт қысымы

Жапырақты серіппелер пышақтардың екі жағында да байланыс қысымын сақтауға көмектесу үшін орнатылады. Тұрақты байланыс қысымы маңызды, себебі нашар байланыс кедергіні арттырады, жылуды тудырады және электрлік сенімділікті төмендетеді.

3. Қалайы жалатылған өткізгіш компоненттер

Пышақтар, жалғастырғыш тақталар және контактілер қалайы жалатылған. Бұл бетті өңдеу бетті қорғауды және сым қосылымдарының жанасу өнімділігін жақсартуға арналған, бұл әсіресе талап етілетін электрлік орталарда маңызды.

4. Visible-break оқшаулау

Пышақ қосқышының ең практикалық артықшылықтарының бірі - өткізгіш жолдың бөлінгенін көзбен растау мүмкіндігі. Бұл мүмкіндік әсіресе техникалық қызмет көрсету персоналына оқшауланудың айқын физикалық көрсеткіші қажет болған жағдайда пайдалы.

5. Жоғары токты жобалау икемділігі

Үлкенірек қондырғылар үшін ағымдағы рейтингтер мыңдаған амперге дейін созылуы мүмкін. Бұл өнім санатын сыйымдылығы жоғары шина жүйелеріне, үлкен энергия сақтау жабдықтарына, коммуналдық инфрақұрылымға және генераторлық қолданбаларға сәйкес етеді.

Негізгі спецификациялар мен конфигурациялар қандай?

Бағалау кезінде а200-4000A пышақ қосқышы, сатып алушылар тек максималды ток санына негізделген үлгіні таңдаудың орнына электр қуатын, жүздің орналасуын, мақсатты қолданбасын, орнату орнын және қолданылатын стандарттарды салыстыруы керек.

Жарияланған өнім бетінде 4000А дейінгі әрбір рейтинг үшін әрбір егжей-тегжейлі электрлік параметр қамтамасыз етілмегендіктен, сатып алушылар өндірістік тапсырысты орналастырмас бұрын қажетті ток, кернеу, полюстер орналасуы, орнату әдісі және қолдану үшін нақты техникалық деректер парағын сұрауы керек.

200-4000А пышақ қосқышын қайда қолдануға болады?

Кең ток диапазоны коммутатордың бұл түрін бірнеше жоғары токты электрлік қолданбаларға жарамды етеді. Сутя бірнеше өкілдік сценарийлерді нақты анықтайды.

Өнеркәсіптік энергия сақтау жүйелері

Өнеркәсіптік ESS шкафтарында пышақ қосқышы негізгі ажыратқыштан кейін көрінетін үзіліс оқшаулау нүктесі ретінде қызмет ете алады. Бұл техниктерге техникалық қызмет көрсету кезінде нақты анықталатын бөлу нүктесін орнатуға мүмкіндік береді.

Төмен вольтты шина бөлігін оқшаулау

2000A, 2500A және 3150A сияқты үлкен ток нұсқалары шиналарды оқшаулау қолданбалары үшін пайдаланылуы мүмкін. Soutya бұл конфигурацияларды механикалық оқшаулау маңызды болатын төмен вольтты шина бөліміндегі қолданбалар үшін қолайлы деп сипаттайды.

PV біріктіргіш қорап қолданбалары

Фотоэлектрлік жүйелерде тұрақты токты оқшаулау үшін теңшелген конфигурацияларды пайдалануға болады. Дегенмен, PV ортасында пайдаланылған кезде, коммутатор жүйе кернеуі, тұрақты токты ауыстыру талаптары, доға сипаттамалары және қолданылатын стандарттар үшін арнайы таңдалуы керек.

Генератор және утилиталарды оқшаулау

Пышақ қосқыштарын генератор қолданбаларында автоматты ауыстырып қосқыш жабдығының алдында орналастыруға болады. Физикалық оқшаулау нүктесі техникалық қызмет көрсету операциялары кезінде күтпеген кері қайтаруды болдырмауға көмектеседі. Soutya бір қолданбалы мысал ретінде генератор жүйелеріне арналған 3150А конфигурациясын анықтайды.

Оң жақ пышақ ауыстырғышын қалай таңдау керек?

Инженерлік және сатып алу топтары үшін дұрыс үлгіні таңдау жүйе деңгейіндегі бағалауды қажет етеді. Келесі факторларды қарастырыңыз:

1. Номиналды ток:Үздіксіз жұмыс тогын және қажетті жобалық маржаны анықтаңыз.
2. Айнымалы ток немесе тұрақты ток қолданбасы:Таңдалған конфигурацияның жоспарланған ток түріне және кернеуіне сәйкес келетінін растаңыз.
3. Кернеу рейтингі:Жүйенің нақты кернеуімен үйлесімділігін тексеріңіз.
4. Қысқа тұйықталуға төзімділікке қойылатын талаптар:Болжалды ақаулық токты және талап етілетін төзімділік ұзақтығын бағалаңыз.
5. Пышақ конфигурациясы:Бір немесе қос пышақ орналасуының сәйкестігін растаңыз.
6. Орнату өлшемдері:Шкаф кеңістігін, шинаның орналасуын, терминалдарды және жұмыс істеу мүмкіндігін тексеріңіз.
7. Жұмыс әдісі:Тұтқаның орнын, алдыңғы жұмысты, блоктауды және құлыптау/белгілеу талаптарын қарастырыңыз.
8. Стандарттар мен сертификаттау:Тағайындалған нарық пен жоба талап ететін стандарттарға сәйкестігін растау.

Сондай-ақ, пышақ қосқышын автоматты ажыратқыштан ажырату маңызды. Пышақ қосқышы, ең алдымен, коммутация және оқшаулау функциялары үшін таңдалады және автоматты түрде ток немесе қысқа тұйықталудан қорғауды алмастыратын құрал ретінде қарастырылмауы керек. Жүйе конструкторлары оны жоғары және төменгі ағындағы тиісті қорғаныс құрылғыларымен үйлестіруі керек.

Орнату және техникалық қызмет көрсету сенімділігін қалай арттыруға болады?

Тіпті берік пышақ қосқышы дұрыс орнатылмаған немесе дұрыс күтім жасалмаған жағдайда нашар жұмыс істей алады. Электр инженерлері мен техникалық қызмет көрсету топтары өндірушінің орнату нұсқауларын және қолданыстағы электр қауіпсіздігі ережелерін сақтауы керек.

• Коммутатор рейтингінің нақты жүйе талаптарына сәйкес келетінін тексеріңіз.
• Барлық қосылымдардың өндіруші көрсеткен талаптарына сәйкес дұрыс тартылғанына көз жеткізіңіз.
• Контактілі беттерді ластану, тотығу, қызып кету немесе қалыптан тыс тозу бар-жоғын мезгіл-мезгіл тексеріп отырыңыз.
• Жұмыс механизмінің шамадан тыс қарсылықсыз біркелкі қозғалатынын тексеріңіз.
• Адекватты саңылауларды сақтаңыз және қуатталған құрамдастармен кездейсоқ жанасуды болдырмаңыз.
• Техникалық қызмет көрсету кезінде тиісті құлыптау/белгілеу процедураларын пайдаланыңыз.
• Ешқашан коммутаторды оның белгіленген электр қуаты немесе қолдану шарттарынан тыс пайдаланбаңыз.

Маңызды қондырғылар үшін мерзімді тексеру сайттың профилактикалық қызмет көрсету бағдарламасына енгізілуі керек. Кез келген қалыптан тыс температураның көтерілуін, түсінің өзгеруін, зақымдалған оқшаулауды, бос қосылымды немесе механикалық деформацияны білікті мамандар тексеруі керек.

Жиі қойылатын сұрақтар

200-4000A пышақ қосқышы үшін қандай ағымдағы рейтингтер бар?

Өнім сериясы 200-4000А кең ауқымын қамтиды. Жарияланған бетте 200A және 400A үшін бір жүзді конфигурациялар және 600A, 1000A және 1500A үшін қос жүзді конфигурациялар арнайы анықталған. Ағымдағы талаптар үшін сатып алушылар өндірушімен нақты үлгі мен конфигурацияны растауы керек.

SYK18 пышақ қосқышы қандай стандарттарға сәйкес келеді?

Сутя SYK18 сериясы GB/T 14048.3 және IEC/EN 60947-3 сәйкес жасалғанын айтады. Жобаға қатысты сертификаттау және сәйкестік талаптары әлі де сатып алу алдында расталуы керек.

Пышақ қосқышы автоматты ажыратқышты алмастыра ала ма?

Жалпы емес. Пышақ қосқышы негізінен коммутацияға және оқшаулауға арналған. Ажыратқыштар шамадан тыс жүктемені тоқтату және қысқа тұйықталу жағдайлары сияқты қорғаныс функцияларын қамтамасыз етеді. Екі құрылғы келісілген электрлік қорғаныс жүйесінің бөлігі ретінде бірге жұмыс істей алады.

Жоғары ток пышақ қосқышы әдетте қайда орнатылады?

Типтік қолданбаларға өнеркәсіптік ESS шкафтары, төмен вольтты шина секциялары, PV электр жабдықтары, тарату қораптары, басқару панелдері, генератор жүйелері және негізгі ажырату орындары жатады.

200-4000A пышақ қосқышын сатып алмас бұрын нені растауым керек?

Номиналды токты, жұмыс кернеуін, айнымалы/тұрақты ток қолданбасын, полюстің орналасуын, қысқа тұйықталуға төзімділік талаптарын, орнату өлшемдерін, қосылу әдісін, жұмыс механизмін, стандарттарды және кез келген жобаға қатысты сертификаттау талаптарын растаңыз.

Қорытынды

The200-4000A пышақ қосқышысенімді механикалық жұмыс және нақты техникалық қызмет көрсетуді бөлу маңызды болатын жоғары токты ауыстыру және көрінетін электрлік оқшаулау үшін практикалық шешім болып табылады. Soutya компаниясының SYK18 сериясы көптеген ток конфигурацияларын, жапырақ-серіппелі контакті қысымын, қалайы жалатылған өткізгіш компоненттерді және өнеркәсіптік ESS, PV жүйелерін, төмен вольтты автобус бөлімдерін және генератор қондырғыларын қамтитын қолданбаларды біріктіреді. Инженерлер мен сатып алу мамандары үшін дұрыс үлгіні таңдау әрқашан жобаның нақты электрлік параметрлері мен қауіпсіздік талаптарынан басталуы керек.

Өнеркәсіптік, коммерциялық, PV, ESS немесе генератор жобасы үшін сенімді жоғары ток оқшаулау шешімін іздеп жатсаңыз,бізбен хабарласыңықажетті ток рейтингін, кернеуді, конфигурацияны, қолдану шарттарын және техникалық сипаттамаларды талқылау үшін. Soutya сізге электр жүйесіне арналған сәйкес пышақты ауыстырып-қосқыш шешімін бағалауға көмектеседі және сатып алу талаптары бойынша кәсіби қолдау көрсете алады.
