Жоғары вольтты тұрақты токтың миниатюралық ажыратқышы

Қытайлық өндіруші Zhejiang Soutya New Energy LLC жеткізген SYB5-40P жоғары вольтты тұрақты ток миниатюралық ажыратқышы 1 500 В тұрақты ток тізбегін қорғауды қамтамасыз етеді.
Негізгі мүмкіндіктер
• Жоғары вольтты мүмкіндік: бір полюсті 500 В тұрақты ток, 1500 В дейін тұрақты ток— аз жолдар, төмен баға.
• Жылдам әрі оңай орнату үшін поляризацияланбаған, екі жақты қорғаныс.
• Жоғары қауіпсіздік үшін тым кең контактілі саңылаулары бар екі рет үзілген контактілер.
• Фотоэлектрлік жүйелердегі тұрақты токты біріктіргіш қораптар үшін өте қолайлы.

Сұрау жіберу

Өнім Сипаттамасы

Қытайдан жеткізілген SGB5-40P жоғары вольтты тұрақты токтың миниатюралық ажыратқышы өндіруші Zhejiang Soutya New Energy LLC, 1500 В тұрақты ток, екі бағытты және PV, BESS үшін өте қолайлы 1,5 кА ажыратқышы бар поляризацияланбаған миниатюралық ажыратқыш және электр зарядтағышты қорғау.

Сипаттама

микроторлар.
Полярлы емес, екі жақты қорғаныс;
Шамадан тыс жүктемеден қорғау;
Қысқа доға;
Қысқа тұйықталудан қорғау;
Жоғары үзу қабілеті;

Сертификаттар: CB, CE, TUV, UKCA

Қолдану сценарийлері

SGB5-40P жоғары вольтты тұрақты токтың миниатюралық ажыратқышы кеңістікті үнемдейді, 1 500 В тұрақты ток жаңартылатын энергия жүйелері үшін қауіпсіз, екі бағытты қорғаныс — PV, сақтау, электр зарядтағыштары және тұрақты ток

1. PV тұрақты ток біріктіргіш қораптары

– 1500 В тұрақты ток рейтингі ұзын жолдарға мүмкіндік береді, санын қысқартады комбайн қораптары; екі бағытты қорғаныс түнгі уақытты кері өңдейді токтар.

2. Коммерциялық/тұрмыстық батарея сөрелері

– Поляризацияланбаған сым батареяны параллельді немесе ауыстыруды жеңілдетеді модульдер; жылу-магниттік сапар заряд/разряд ақауларын жылдам оқшаулайды.

3. 150 кВт+ тұрақты ток жылдам зарядтау станциялары

– ені 18 мм DIN-рельстің дизайны ықшам зарядтағыш текшелерге сәйкес келеді; 1,5 кА ажырату сыйымдылығы ішкі тұрақты шинаны қамтамасыз етеді.

4. Тұрақты ток микроторлары және деректер орталығының тұрақты ток таратуы

– 750 В / 1 000 В / 1 500 В тұрақты ток тармақтарын қорғайды; B, C немесе D қисықтар әртүрлі жүктеме профильдеріне сәйкес келеді.

5. Биік биіктікте немесе ашық ауада таралған PV

– 2 000 м дейін төмендеусіз −30 °C пен +70 °C аралығында жұмыс істейді қатал орталарға сәйкес келетін биіктік.

Техникалық параметр

Үлгі		SGB5-40P
Полюс		1P	2P	3P	4P
Номиналды жұмыс кернеуі Ue		500VDC	1000В тұрақты ток	1500В тұрақты ток	1500В тұрақты ток

Максималды кадр тогы		40А
Номиналды ток In		6A, 10A, 16A, 20A, 25A, 32A, 40A
Номиналды оқшаулау кернеуі Ui		1000В тұрақты ток		1500В тұрақты ток
Номиналды импульске төзімді кернеу Uimp		8кВ

Қозғалыс сипаттамалары		B/C/D
Шығу түрі		Жылу-магниттік
Операциялық үзу сыйымдылығы Ics		1,5кА(тұрақты ток)

Ең жоғары сыну қабілеті lcu		1,5кА(тұрақты ток)
Электрлік қызмет ету мерзімі
Нақты орташа мән		Орташа 1000 рет
Стандартты көрсетілген мән		300 рет
Механикалық өмір
Нақты орташа мән		≥15000 рет
Стандартты көрсетілген мән		9700рет
Асқын кернеу категориясы		Ⅲ
Ластану дәрежесі		3
Қорғаныс деңгейі		IP40;Терминалы IP20
Ылғалға және ыстыққа төзімділік		2-санат
Салыстырмалы ылғалдылық		≤95%
Дірілге төзімділік		IEC60068-2-6 сәйкес
Механикалық әсерге төзімділік параметрлері		IEC60068-2-27 сәйкес

Сымдылық сыйымдылығы		2,5~35мм²
Сымдарды қосу моменті		3,0Нм
Жұмыс ортасының температурасы		-30℃~+70℃
Сақтау ортасының температурасы		-40℃~+85℃
Орнату әдісі		DIN35
Биіктік		≤2000м
Салмағы		0,13 кг/полюс
Өлшем	Ұзындығы	108 мм

	Ені	18мм	36 мм	54 мм	72 мм
	Биіктігі	Ең көбі 78 мм
Пакет	Дана/қорап	12	6	4	3

	Қорап/картон	10
	Картон/паллет	80
Сақтау		Өнім жақсы желдетілетін қоймада сақталуы керек салыстырмалы ылғалдылық 80% аспайтын және қоршаған орта температурасы -40℃ мен+80℃ аралығында болуы керек. Оған қоса, жоқ болуы керек қышқыл, сілтілі немесе коррозиялық газдар бар.

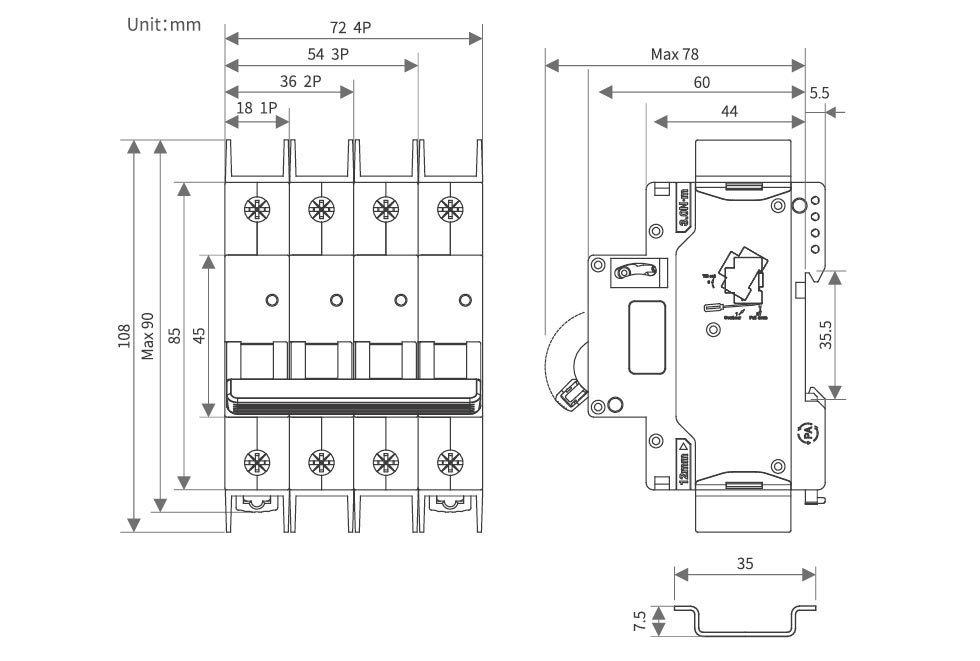

Сыртқы түрі және орнату өлшемдері

High Voltage DC Miniature Circuit Breaker

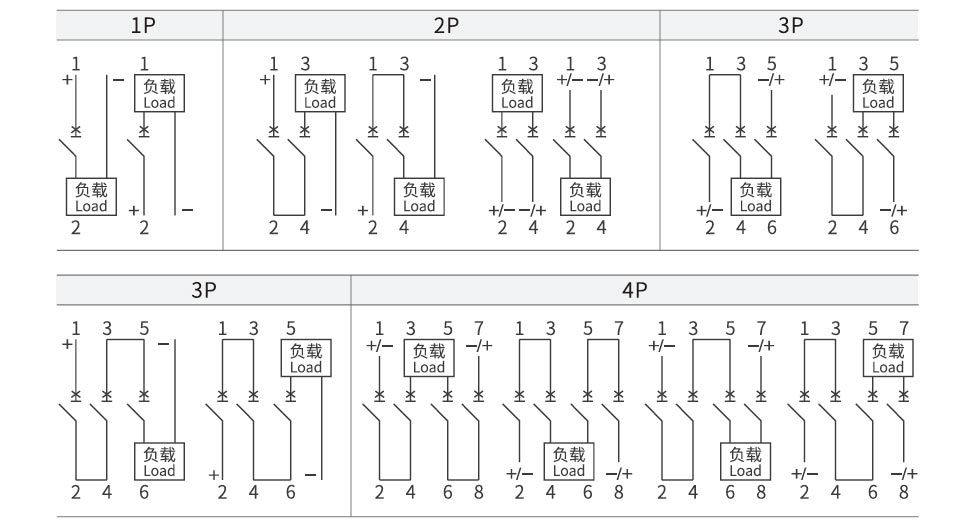

Тұрақты токты қосу схемасы

High Voltage DC Miniature Circuit Breaker

Детациондық фактор

Температураны төмендету коэффициентінің кестесі

Температура	-30℃	-25℃	-20℃	-15℃	-10℃	-5℃	0℃	5℃	10℃	15℃
Номиналды жұмыс ток коэффициенті	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Температура	20℃	25℃	30℃	40℃	45℃	50℃	55°C	60℃	65°C	70℃
Номиналды жұмыс ток коэффициенті	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Биіктіктің төмендеуі коэффициентінің кестесі

Биіктігі /м	2000	3000	4000	5000
Номиналды жұмыс ток коэффициенті	1	0.96	0.91	0.86
Номиналды жұмыс кернеуінің коэффициенті	1	1	1	1
Номиналды қуат жиілігі Төзімділік кернеу коэффициенті	1	0.9	0.82	0.71
Номиналды импульске төзімділік кернеу коэффициенті	1	0.9	0.82	0.71
Номиналды шекті қысқа тұйықталу сегментінің сыйымдылығы және электрлік қызмет ету мерзімі Коэффицент	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

MCBS-ті қатар орнатуға арналған азайту коэффициентінің кестесі

MCB нөмірі	1	2~3	4~5	6~8	9~10
In≤25A коэффициенті	1	0.96	0.9	0.8	0.7
32A≤In≤63A коэффициенті	1	0.92	0.8	0.7	0.6

Аксессуар

MX көмекші босату құрылғысы
Номиналды басқару кернеуі	Тұрақты ток:24~48В айнымалы ток:110~230В
Максималды өшіру уақыты	<10 мс
Орамның кедергісі	5 Ом
Токты шектеу	≥1,6A
Механикалық өмір	10000 рет
Электрлік қызмет ету мерзімі	4000 рет
Сымдарды қосу моменті	0,8Н ·м
Сымдарды қосу мүмкіндігі	1,0мм²Қатты сым
	1,0 мм² Терминал құлақтары бар жұмсақ сым
Жұмыс температурасының диапазоны	-30℃~+70℃


Қоршаған орта жағдайлары	Жарылғыш қауіпті заттар және зиянды заттар болмауы керек оқшаулауды тот басуы немесе зақымдауы мүмкін газдар немесе өткізгіш шаң
Құрастыру орны	Автоматты ажыратқыштың сол жағына

Орнату шарттары	DIN35 мм стандартты рельсті бекіту

Көмекші контакт OF
Контактіні үзу қабілеті	AC13:le=3A;Ue=250В
	AC15:le=2A;Ue=250В
	DC12:le=0,5A;Ue=110В
Ең төменгі жұмыс кернеуі	5В


Ең аз жұмыс тогы	10мА


Номиналды оқшаулау кернеуі	500В
Номиналды шектелген қысқа тұйықталу тогы Ik	1000А
Келісілген жылыту тогы Ith	4A
Механикалық өмір	10000 рет
Электрлік қызмет ету мерзімі	4000 рет
Сымдарды қосу моменті	0,8Н ·м
Сымдарды қосу мүмкіндігі	1,0 мм²
Контактілер саны	1 қалыпты ашық, 1 қалыпты жабық

Жұмыс температурасының диапазоны	-30℃~+70℃
Қоршаған орта жағдайлары	Жарылғыш қауіпті заттар және зиянды заттар болмауы керек оқшаулауды тот басуы немесе зақымдауы мүмкін газдар немесе өткізгіш шаң

Құрастыру орны	Автоматты ажыратқыштың сол жағына

Орнату шарттары	DIN 35 мм стандартты рельсті бекіту
