Күн батареясын орнатушы тұрақты + айнымалы ток біріктіргіш қораппен орнату уақытын 30%-ға қалай қысқартады

Тұтынушы фоны

Калифорнияда орналасқан, қоймалар мен зауыттар үшін шатырдың PV жүйелеріне маманданған коммерциялық күн қондырғысы. Жыл сайынғы 50+ жобамен олар орнату шығындарын азайту және жүйенің сенімділігін арттыру үшін қысымға тап болды. Олардың типтік дизайны PV массивінен инверторға дейінгі тұрақты ток комбайнын және екі бөлек қоршауды, қосымша сымдарды және көбірек жұмыс күшін қажет ететін бірнеше инвертор шығыстарына арналған айнымалы ток комбайнын қамтиды.

Бөлек тұрақты және айнымалы ток комбинациясының қиындықтары

Әдеттегі 50 кВт жүйесі үшін орнатушы тұрақты ток біріктіргіш қорабын (6 жол, 600 В) және айнымалы ток біріктіргіш қорабын (2 инвертор, 240 В) пайдаланды. Екі қорап қабырғаның 4 фут кеңістігін алып, өзара байланыстыратын құбырды қажет етті және бір жобаға 8 сағат жұмыс күшін қосты. Жәшіктер арасындағы сымды қосу қателері ыңғайсыздық тудырды, бұл әрқайсысының құны 500 доллардан асатын қызметтердің кері қоңырауларына әкелді. Жоба менеджері: «Бізге аппараттық құралдарды екі есе арттырмай, екі жақты біріктірудің қарапайым әдісі қажет болды», - деп атап өтті.

Неліктен Soutya DC+AC біріктіргіш қорабы?

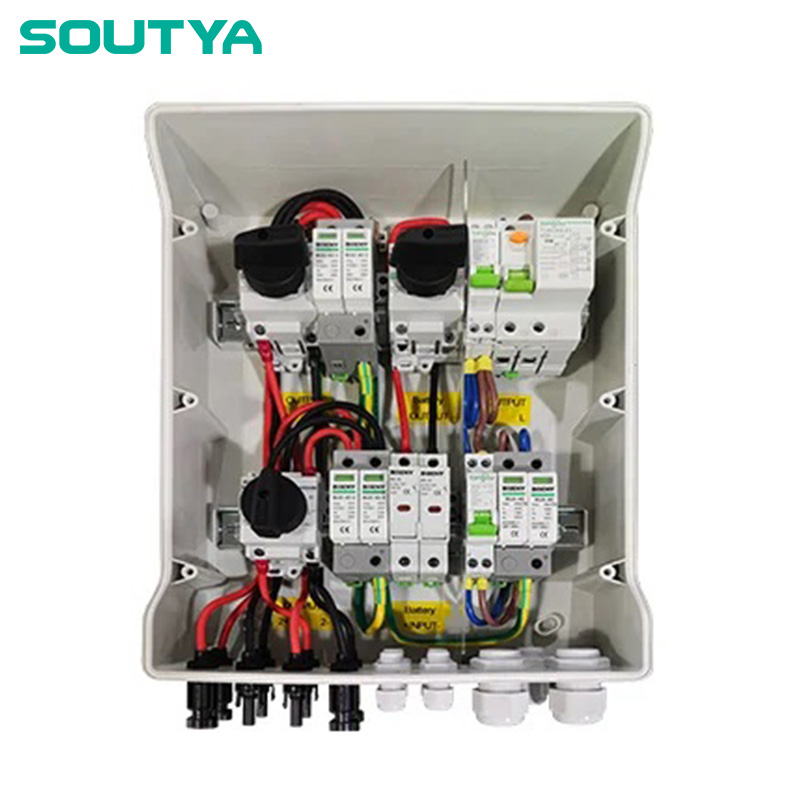

Үш жеткізушінің біріктірілген комбайн қораптарын бағалағаннан кейін орнатушы Soutya бір фазалы тұрақты ток + айнымалы ток біріктіргіш қорапшасын 600 В 1000 В 2 кіріс 2 шығысын таңдады. Негізгі себептері:

• Біріктірілген дизайн: тұрақты және айнымалы токты бір IP65 корпусында біріктіріп, қабырға кеңістігін 40%-ға азайтады.
• Номиналды кернеу: Тұрақты ток 600В/1000В және айнымалы ток 240В/480В үйлесімді, олардың инвертор сипаттамаларына сәйкес келеді.
• 2-2-шығу конфигурациясы: Олардың әдеттегі 2-инверторлы, 2-жолды жүйесіне дәл сәйкес келеді.
• Алдын ала сымды терминалдар: Қысқартылған өрісті сым уақыты мен қателік жылдамдығы.

Жоба менеджері былай деп түсіндірді: "Soutya қорапшасы кернеу диапазонын да, ықшам ізін де ұсынатын жалғыз болды. Ол біздің стандартты дизайнымызға арнайы модификацияларсыз сәйкес келеді".

Іске асыру процесі

Орнатушы екі ай ішінде үш коммерциялық жобаға Soutya қорабын орналастырды. Іске асыру қадамдары:

1. Сайт сауалнамасы: Тексерілген инвертор шығысы (240В айнымалы ток, әрқайсысы 30А) және PV жолының кернеуі (480В тұрақты).
2. Монтаждау: қорап инверторлардың жанында қабырғаға орнатылды; өлшемдері 18x14x8 дюйм, бар кеңістікке сай болды.
3. Сымдар: айнымалы ток жағындағы терминалдарға қосылған екі инвертордың айнымалы ток кірістері; DC жағындағы терминалдарға қосылған екі PV жолынан тұрақты ток кірістері. Шығыстар негізгі панельге жіберілді.
4. Тестілеу: расталған полярлық, кернеу және үздіксіздік. Сымдарды қосу қателері орын алған жоқ.

Әдеттегі қиындық айнымалы ток және тұрақты токтың өшіру орындарын бар өткізгіштермен теңестіру болды. Soutya реттелетін нокаут үлгісін ұсынды, ол мұны шешті.

Сандық нәтижелер

Үш жүйені қайта жөндегеннен кейін орнатушы өлшенді:

• Орнату жұмысының 30%-ға төмендеуі: Бір жобаға 8 сағаттан 5,5 сағатқа дейін, бір жобаға 250 долларды 100 доллар/сағат еңбек ставкасымен үнемдейді.
• Қабырғадағы кеңістік 40% аз: Бір қорап екеуін ауыстырды, бұл басқа жабдыққа орын босатады.
• Нөлдік сым қателері: Іске қосу алдындағы тексерулер бірінші рет өтті, кері қоңырауларды болдырмайды (әрқайсысының құны $500 болатын 10 жобаға орташа есеппен 1).
• 20% төмен материал құны: Бір қоршауды, құбырды және өзара байланыстыратын кабельдерді алып тастап, әр жоба үшін $180 үнемдеді.

20 ұқсас жоба бойынша жыл сайынғы үнемдеу: $7,600 еңбек + $3,600 материалдар = $11,200.

Клиенттің куәлігі

Жоба менеджері: "Soutya DC+AC Combiner Box дизайнымызды тазартты. Біз енді екі қорапты жонглерлік етпейміз, ал іске қосу жылдамырақ. Бұл бір фазалы коммерциялық жүйелер үшін біздің стандартқа айналды" деді.

Сабақтар мен ұсыныстар

• Біріктірілген қораптарда стандарттауОрнату уақытын қысқарту үшін тұрақты және айнымалы ток кернеулері сәйкес келетін жобалар үшін.
• Кернеу көрсеткіштерін тексеріңіз: Қорап тұрақты токтың (мысалы, 600 В немесе 1000 В) және айнымалы ток кернеуінің (240 В/480 В) екеуін де қамтитынына көз жеткізіңіз.
• Нокауттарды ертерек жоспарлаңыз: Өріс өзгерістерін болдырмау үшін пайдаланушы нокаут үлгілері бойынша жеткізушілермен жұмыс жасаңыз.

Әдебиеттер: IEC 62548:2016 (PV массивінің дизайн талаптары); IEC 61643-11:2011 (асқын кернеуден қорғайтын құрылғылар).
