Тұрақты ток 1500 В сақтандырғыш ұстағышы

SYF5-50P DC 1500V сақтандырғыш ұстағышы Қытай өндірушісі Zhejiang Soutya New Energy LLC компаниясымен қамтамасыз етілген, бұл әдетте үлкен коммерциялық шатырлардың, ауылшаруашылық-жылыжайдың немесе орташа масштабты жерге орнатылған PV қондырғыларының 30-50 кВт және одан жоғары бағаланған тізбекті біріктіргіш қораптарында орналастырылған арнайы токтан қорғау құрылғысы.
Негізгі мүмкіндіктер
Жарық көрсеткіші, сақтандырғыш сымының күйін анық біліңіз.
Тұтқаны ашыңыз, оны жоғары қарай тартуға болады, сақтандырғыш сымын ауыстыру оңайырақ.
Тойтарма плюс ультрадыбыстық дәнекерлеу қаттырақ, сымдар бөлінбейді.
PV біріктіргіш қорабында қолдану.

Сұрау жіберу

Өнім Сипаттамасы

SYF5-50P DC 1500V сақтандырғыш ұстағыш, 50 A фотоэлектрлік қауіпсіздік тасымалдағыш Қытай өндірушісі Zhejiang Soutya New Energy LLC жеткізген – бұл а ультракүлгін сәулелеріне төзімді поликарбонаттан жасалған панельдік қорғаныс блогы корпусы мен IP65 стандартына сай нығыздау сыртта ұзақ жұмыс істеуге мүмкіндік береді. The ұстағыш 10 × 38 мм gPV сақтандырғыш элементін құлыптайды (жалпы 2,2 × 13,2 см) және көрінетін үзіліспен 25 кА үзіліс қуатын ақауларды тазартуды қамтамасыз етеді индикация және техникалық қызмет көрсету қауіпсіздігі, ал зауыттық сым оң, теріс және PE ұштары сенімді жерге қосу үздіксіздігін қамтамасыз етеді. үшін әзірленген бір немесе көп жолды PV ішкі массивтері, ол маңызды артық токты қамтамасыз етеді оқшаулау және эквипотенциалдық байланыс.

Техникалық параметр

Үлгі	SYF5-50P
Полюстер саны	1P
Стандартқа сәйкес	IEC60269
Номиналды жұмыс кернеуі Ue V тұрақты	1500В тұрақты ток
Номиналды ток А	2-50А
Ажырату қабілеті кА	20кА/25кА
Қорғаныс деңгейі	IP20
Сымдар мм²	1-16мм²
Жұмыс температурасының диапазоны	-50℃~+90℃
Биіктік	≤2000м
Салыстырмалы ылғалдылық	+20℃,≤90%
	+30℃,≤80%
	+40℃,≤70%
Орнату ортасы	Елеулі діріл мен соққы жоқ
Орнату санаты	III сынып

Қолдану сценарийлері

1.Көмекші масштабтағы PV біріктіргіш қораптары

50 А дейінгі 182/210 мм модульдердің 1 500 В тұрақты ток жолдары; 10,3 × 85 мм сақтандырғыштар 2,5 МВт блоктардағы қораптардың санын кесіп, бір жолға 28–40 А рұқсат етіңіз.

2. Үлкен коммерциялық/өнеркәсіптік шатырлар ≥ 30 кВт

1 300–1 500 В MPPT бар үш фазалы 50 кВт–110 кВт инверторлар 25 Сенімді доғаның сөнуі үшін кА үзу қабілеті және 1 мм контакт саңылауы.

3. Контейнерлі батареяның энергия сақтау жүйелері (BESS)

1 200–1 500 В тұрақты ток батареялары 2,5 МВт/сағ дейін; 50 А рейтингі әрбір тіректі қорғайды ал 25 кА Icu толық батареяның қысқа тұйықталу тогын өңдейді.

4,150 кВт–400 кВт тұрақты ток жылдам зарядтау станциялары

Түзеткіш жинағы мен диспенсер арасындағы 1 000–1 500 В тұрақты ток шинасын қорғайды; сақтандырғыш оқшаулағышы техникалық қызмет көрсету кезінде жабылмай қауіпсіз шығаруға мүмкіндік береді бүкіл зарядтағышты өшіріңіз.

5.PV + сақтау EV зарядтау концентраторлары

Бірдей 1 500 В шинада қосарлы пайдалану: PV кіріс жолына бір сақтандырғыш изоляторы және қосалқы бөлшектер мен логистиканы жеңілдететін батарея сөресі үшін тағы бір.

6.Шөл немесе қалқымалы PV қондырғылары

−50 °C және +90 °C жұмыс диапазоны және IP20 саусақпен қауіпсіз терминалдар төтеп береді қатты сыртқы немесе ылғалдылығы жоғары орта; 85 мм сақтандырғыш элементі жоғары береді Ұзақ кабельдер үшін өткізілмейді.

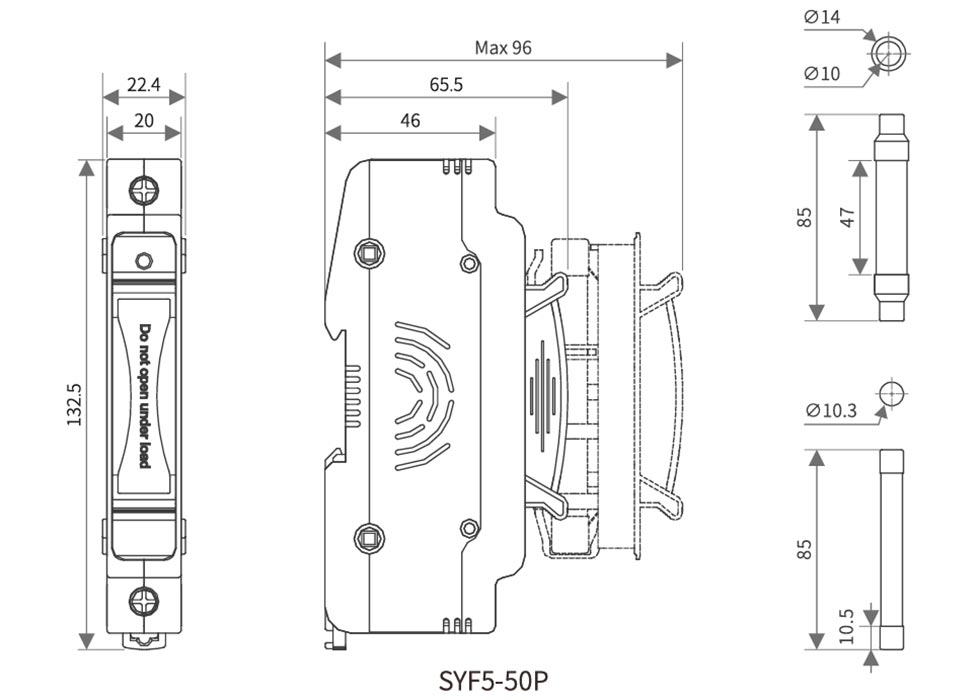

Сыртқы түрі және орнату өлшемдері

DC 1500V Fuse Holder

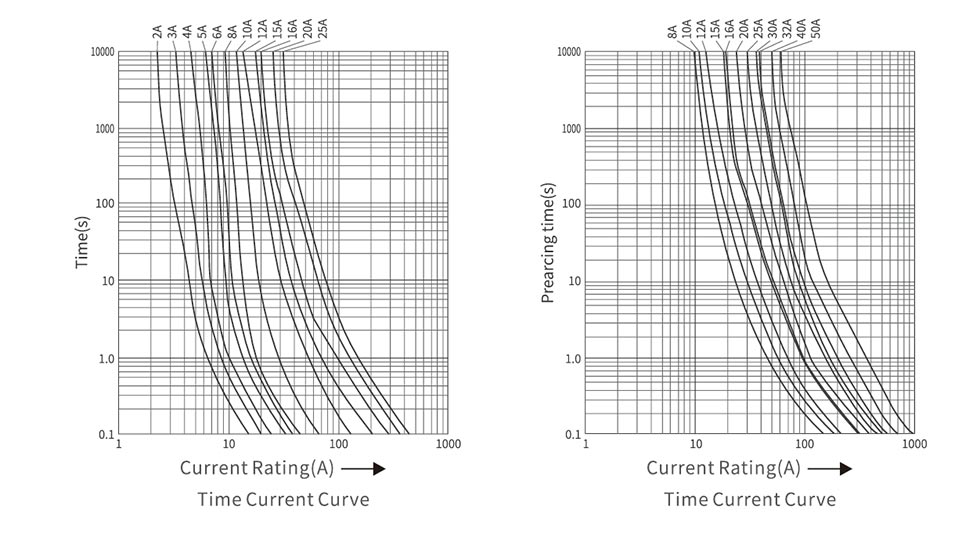

Тұрақты токты қосу схемасы

DC 1500V Fuse Holder

Сақтандырғыш өзегінің өлшемі (мм)	Номиналды ток (A)	Номиналды кернеу (V)	Қуатты жоғалту		Джоуль интегралы
			Қуатты жоғалту		Джоуль интегралы
			0,7 дюйм (Вт)	1,01н (Вт)	Доғаның алдыңғы джоуль интегралы P't(A²s)	Жалпы балқытуджоуль интегралы I²t(A²s)
			0,7 дюйм (Вт)	1,01н (Вт)	Доғаның алдыңғы джоуль интегралы P't(A²s)	Жалпы балқытуджоуль интегралы I²t(A²s)
10,3x38	2	1000	0.8	1.72	2	3.3
10,3x38	3	1000	0.96	1.77	3	11
10,3x38	4	1000	1.1	1.86	5	27
10,3x38	5	1000	1.15	1.95	7	46
10,3x38	6	1000	1.24	2.08	12	89
10,3x38	8	1000	1.32	2.25	7	31
10,3x38	10	1000	1.41	2.39	9	68
10,3x38	12	1000	1.49	2.64	17	136
10,3x38	15	1000	1.54	2.91	28	215
10,3x38	16	1000	1.58	2.97	32	255
10,3x38	20	1000	1.87	3.52	50	392
10,3×38	25	1000	2.25	4.22	66	508
10,3x38	30	1000	2.35	4.41	106	821
10,3x38	32	1000	2.4	4.5	125	976
10,3×85	2	1500	1.7	3.2	4	8
10,3x85	3	1500	1.77	3.32	6	11
10,3×85	4	1500	1.69	3.19	8	14
10,3×85	5	1500	1.71	3.22	11	22
10,3×85	6	1500	1.73	3.25	15	30
10,3×85	8	1500	1.79	3.36	9	35
10,3×85	10	1500	1.99	3.74	10	98
10,3×85	12	1500	2.28	4.29	12	120
10,3x85	15	1500	2.63	4.95	14	170
10,3×85	16	1500	2.69	5.06	16	190
10,3×85	20	1500	3	5.65	34	400
10,3×85	25	1500	4.11	7.7	80	600
10,3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920
